Lufterhitzer LE-P
Lufterhitzer
Universell einsetzbarer Lufterhitzer für hohe Luftmengen von 24-72kW
Ihre Vorteile
- Luftmengendrosselklappe auf Einblas- oder Ausblasseite
- Ausblasflanschplatte wird nach Kundenvorgabe gefertigt
- Anschlussstutzen für Ein- bzw. Ausgang werden nach Kundenvorgabe gefertigt
- Befestigungselemente für Gehäuse werden nach Kundenvorgabe gefertigt
- Düsen zur Heißluftverteilung, Spezialsysteme auf Anfrage
- Übertemperaturschutz-Relais nach DIN verfügt über eine einstellbare Abschalttemperatur
- Temperaturfühler Pt 100 C600 ausblasseitig
- Temperaturfühler NiCr-Ni o.ä. ausblasseitig
- Luftstromüberwachung einblasseitig durch Druckdifferenzschalter, Druckwellenschalter oder Luftstromwächter
- Temperaturregelung durch elektronische Regler
- Leistungselektronik: Solid-State-Relais komplett mit Kühlkörpern






Beschreibung

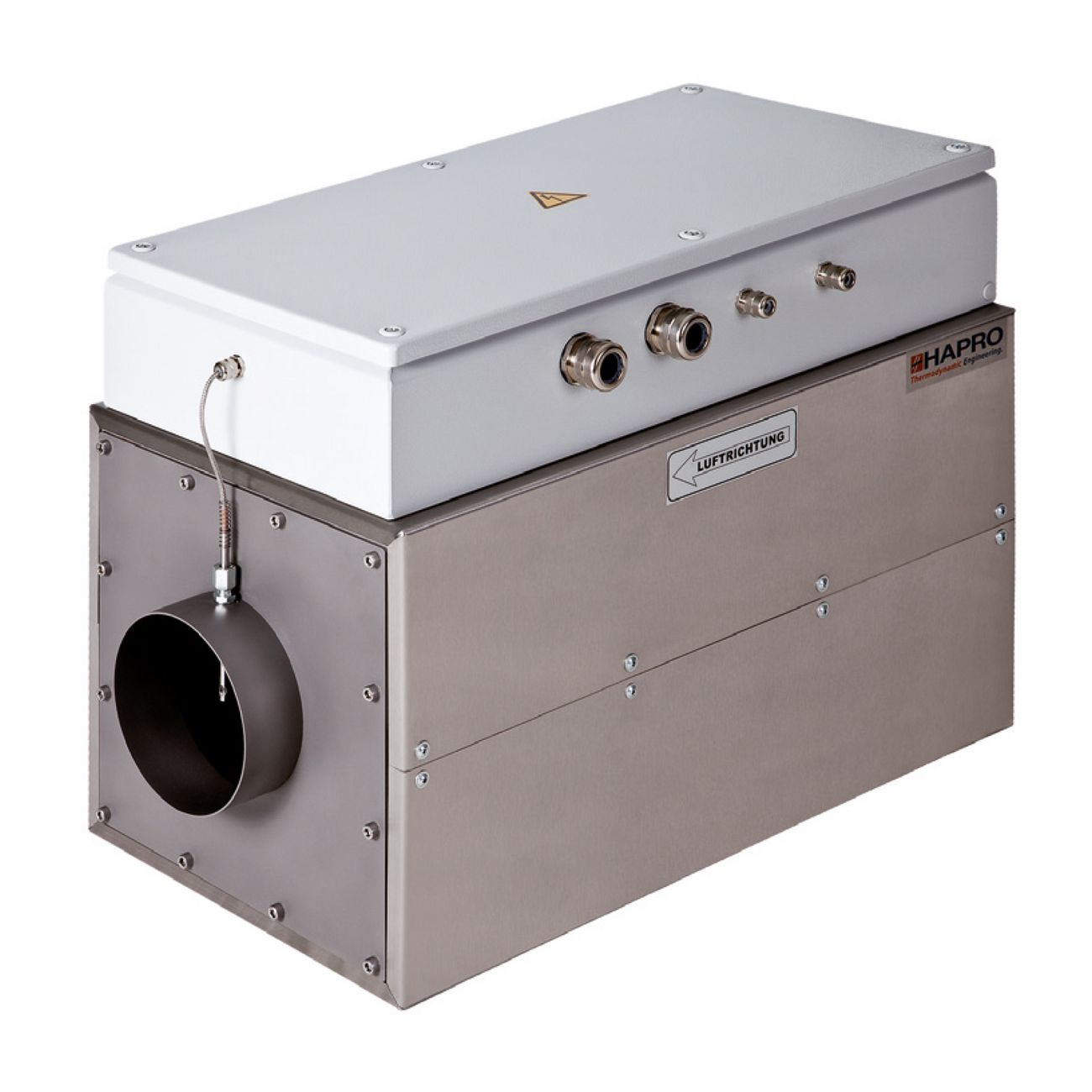

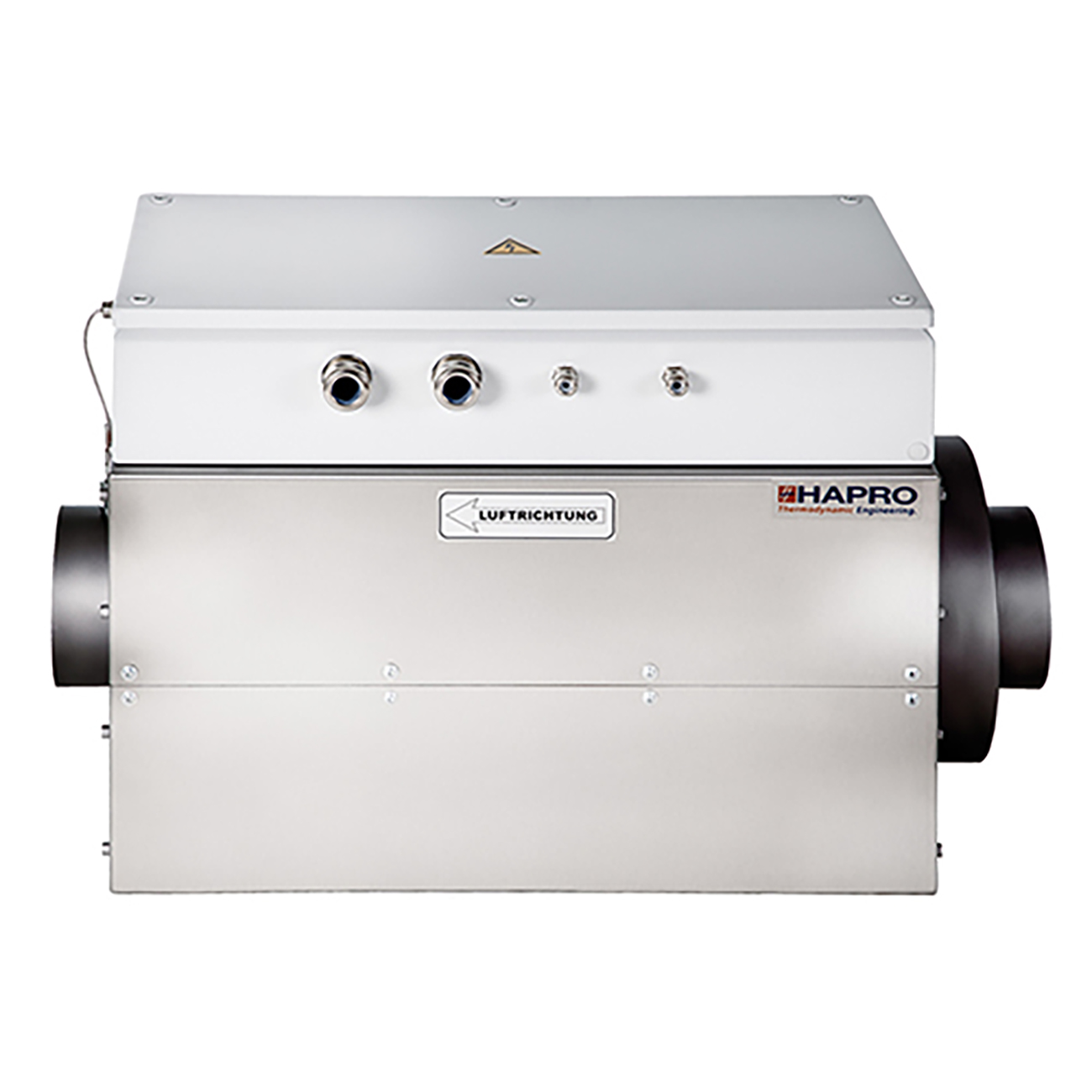

Die elektrisch beheizten Lufterhitzer der Typenreihe LE-P kommen vor allem dort zum Einsatz, wo große Mengen gasförmiger Medien erwärmt werden müssen. Lufterhitzer LE-P befinden sich z.B. in Trocknungsanlagen, Heißluftschrumpfanlagen, Wärmeschränken, Heißluftkanälen und Aufheizanlagen. Heizelemente und Gehäuse sind aus hochwertigem Edelstahl, daher erwärmen sie, im Frischluft- oder Umluftbetrieb, sowohl trockene, feuchte und leicht aggressive Luft als auch Stickstoff. Die Geräte lassen sich hervorragend regeln und sind mit ihren geringen Abmessungen Platz sparend einbaubar. Da bei HAPRO Lufterhitzern die Rückführung der heißen Luft möglich ist, sind sie sehr energieeffizient. Alle Ausführungen sind für den Dauerbetrieb ausgelegt.
Die Lufterhitzer sind voll wärmeisoliert (mit Ausnahme der Ein- und Ausblasstutzen). Die Geräte sind mit einer Leistung von 24 - 72kW lieferbar, Sonderanfertigungen sind möglich. In Sonderbauform druckfest bis 5 bar (LE-D). Eintrittstemperatur bei Umluftbetrieb max. 300°C, Daueraustrittstemperatur 350°C.
Individuelle Ausführung?
Fragen Sie uns.
Grundausstattung
- Gehäuse aus Edelstahl (1.4301)
- Heizelemente aus Edelstahl (1.4301)
- Klemmkasten aus pulverbeschichtetem Stahlblech
Optional erhältlich
- Drosselklappen
Art.-Nr. 400190601 [ausgangsseitig]
Art.-Nr. 400190605 [eingangsseitig] - Temperaturfühler
Art.-Nr. 40019002
Art.-Nr. 40019004 - Befestigungslaschen Art.-Nr. 901101
Bezeichnung (Angaben in mm) | Maße | LE-P 124 24kW | LE-P 136 36kW | LE-P 148 48kW | LE-P 172 72kW |
---|---|---|---|---|---|
Gesamthöhe | A | 450 | 450 | 450 | 450 |
Durchmesser Einblasstutzen | B | 250 max. | 250 max. | 250 max. | 250 max. |
Länge Ausblasstutzen, inkl. Trichter | C | 50 | 50 | 50 | 50 |
Gesamtläge mit Ein- und Ausblasstutzen | D | 405 | 600 | 705 | 905 |
Länge Einblasstutzen, inkl. Trichter | E | 50 | 50 | 50 | 50 |
Breite des Gehäuses | F | 330 | 330 | 330 | 330 |
Höhe des Gehäuses | G | 330 | 330 | 330 | 330 |
Durchmesser des Ausblasstutzens | H | 250 max. | 250 max. | 250 max. | 250 max. |

Typ | Art.-Nr. | Leistung kW | Spannung V | Beschreibung |
---|---|---|---|---|
LE-P 124 | 40018124 | 24,0 | 3 x 400 | mit Übertemperaturschutz |
LE-P 136 | 40018136 | 36,0 | 3 x 400 | mit Übertemperaturschutz |
LE-P 148 | 40018148 | 48,0 | 3 x 400 | mit Übertemperaturschutz |
LE-P 172 | 40018172 | 72,0 | 3 x 400 | mit Übertemperaturschutz |
